Zhechiは、Quick Connect Corrugated Pipeのプロのメーカーです。クイックコネクトパイプの製造における当社の専門的な専門知識は、過去10年以上にわたって磨かれてきました。このクイックコネクトパイプは、電気機器の内部スレッドのアウトレットに糸に従って選択できます。
このクイック接続波形パイプの説明
以下は、Quick Connect Cornedated Pipeに関連するクイックコネクトパイプに関連しています。クイックコネクトパイプをよりよく理解するのに役立ちたいと考えています。
このクイックコネクトパイプは、機器ボックスにアクセスできます。また、電気機器の内部スレッドのアウトレットへのスレッドに従って選択することもできます。
Quick Connect Corrugated Pipeの上記。金属ケーブルグランド、ケーブルグランドなどについて詳しく知りたい場合は、お問い合わせください。
このクイック接続波形パイプのパラメーター
以下は、Quick Connect Corrugated Pipeについてです。Quick Connect Conted Pipeをよりよく理解するのに役立ちたいと考えています。
|
スレッド仕様 |
メトリック歯（メトリック/EN50262）、ドイツの歯（PG） |
|
製品材料 |
UL認定ナイロンPA66原材料の使用 |
|
製品の色： |
黒（b）、グレー（g）他の色をカスタマイズできます |
|
作業温度： |
-40℃〜+ 85℃ |
|
製品の特性： |
内部ロック特別なデザインのボディにフィットし、プラグのみをロードし、荷降ろしします |
|
適用方法： |
このクイックコネクトパイプは、機器ボックスにアクセスでき、電気機器の内部スレッドのアウトレットへのスレッドに従って選択することもできます。 |
|
スレッド仕様 |
アイテム番号 |
スレッドの直径
D1 mm
|
スレッドの長さ
C mm
|
内径
私はmmです
|
外径
b mm
|
身長
H
|
パッキング
PC
|
|
|
M |
M12*1.5 |
ZC-M12 |
12 |
10 |
7 |
17 |
32.5 |
100 |
|
M16*1.5 |
ZC-M16 |
16 |
10 |
10 |
17 |
32.5 |
||
|
M16*1.5 |
ZC-M16 |
16 |
10 |
12 |
20 |
32.5 |
||
|
M16*1.5 |
ZC-M16 |
16 |
10 |
12 |
23 |
37 |
||
|
M20*1.5 |
ZC-M20 |
20 |
10 |
12 |
23 |
37 |
||
|
M20*1.5 |
ZC-M20 |
20 |
11 |
13 |
25.5 |
40 |
||
|
M20*1.5 |
ZC-M20 |
20 |
12 |
15 |
29.5 |
43.5 |
||
|
M24*1.5 |
ZC-M24 |
24 |
12 |
17 |
29.5 |
43.5 |
50 |
|
|
M25*1.5 |
ZC-M25 |
25 |
12 |
20 |
37 |
46 |
||
|
M32*1.5 |
ZC-M32 |
32 |
12 |
30 |
44 |
48 |
||
|
M40*1.5 |
ZC-M40 |
40 |
12 |
35 |
51.5 |
50 |
||
|
M50*1.5 |
ZC-M50 |
50 |
12 |
36 |
51.5 |
50 |
20 |
|
|
M63*1.5 |
ZC-M63 |
63 |
15 |
48 |
65.5 |
54 |
||
|
pg |
pg7 |
ZC-PG7 |
12.5 |
10 |
7 |
17 |
32.5 |
100 |
|
pg9 |
ZC-PG9 |
15.2 |
10 |
12 |
20 |
32.5 |
||
|
pg11 |
ZC-PG11 |
18.6 |
10 |
13 |
23 |
37 |
||
|
pg13.5 |
ZC-PG13.5 |
20.4 |
11 |
14 |
25.5 |
40 |
||
|
pg16 |
ZC-PG16 |
22.5 |
12 |
16 |
29.5 |
43.5 |
||
|
pg21 |
ZC-PG21 |
28.3 |
12 |
24 |
37 |
46 |
50 |
|
|
pg29 |
ZC-PG29 |
37 |
12 |
30 |
44 |
48.5 |
||
|
pg36 |
ZC-PG36 |
47 |
12 |
36 |
51.5 |
50.5 |
||
|
pg48 |
ZC-PG48 |
59.3 |
15 |
48 |
65.5 |
54 |
20 |
|
|
スレッド仕様 |
アイテム番号 |
スレッドの直径 |
スレッドの長さ |
内径 |
外径 |
身長 |
パッキング |
|
|
M |
M12*1.5 |
ZC-M12 |
12 |
10 |
7 |
17 |
32.5 |
100 |
|
M16*1.5 |
ZC-M16 |
16 |
10 |
10 |
17 |
32.5 |
||
|
M16*1.5 |
ZC-M16 |
16 |
10 |
12 |
20 |
32.5 |
||
|
M16*1.5 |
ZC-M16 |
16 |
10 |
12 |
23 |
37 |
||
|
M20*1.5 |
ZC-M20 |
20 |
10 |
12 |
23 |
37 |
||
|
M20*1.5 |
ZC-M20 |
20 |
11 |
13 |
25.5 |
40 |
||
|
M20*1.5 |
ZC-M20 |
20 |
12 |
15 |
29.5 |
43.5 |
||
|
M24*1.5 |
ZC-M24 |
24 |
12 |
17 |
29.5 |
43.5 |
50 |
|
|
M25*1.5 |
ZC-M25 |
25 |
12 |
20 |
37 |
46 |
||
|
M32*1.5 |
ZC-M32 |
32 |
12 |
30 |
44 |
48 |
||
|
M40*1.5 |
ZC-M40 |
40 |
12 |
35 |
51.5 |
50 |
||
|
M50*1.5 |
ZC-M50 |
50 |
12 |
36 |
51.5 |
50 |
20 |
|
|
M63*1.5 |
ZC-M63 |
63 |
15 |
48 |
65.5 |
54 |
||
|
pg |
pg7 |
ZC-PG7 |
12.5 |
10 |
7 |
17 |
32.5 |
100 |
|
pg9 |
ZC-PG9 |
15.2 |
10 |
12 |
20 |
32.5 |
||
|
pg11 |
ZC-PG11 |
18.6 |
10 |
13 |
23 |
37 |
||
|
pg13.5 |
ZC-PG13.5 |
20.4 |
11 |
14 |
25.5 |
40 |
||
|
pg16 |
ZC-PG16 |
22.5 |
12 |
16 |
29.5 |
43.5 |
||
|
pg21 |
ZC-PG21 |
28.3 |
12 |
24 |
37 |
46 |
50 |
|
|
pg29 |
ZC-PG29 |
37 |
12 |
30 |
44 |
48.5 |
||
|
pg36 |
ZC-PG36 |
47 |
12 |
36 |
51.5 |
50.5 |
||
|
pg48 |
ZC-PG48 |
59.3 |
15 |
48 |
65.5 |
54 |
20 |
|

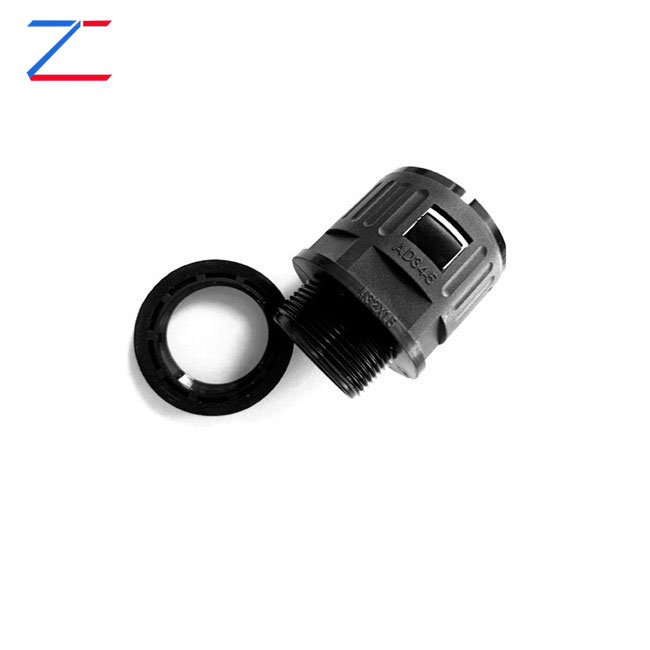

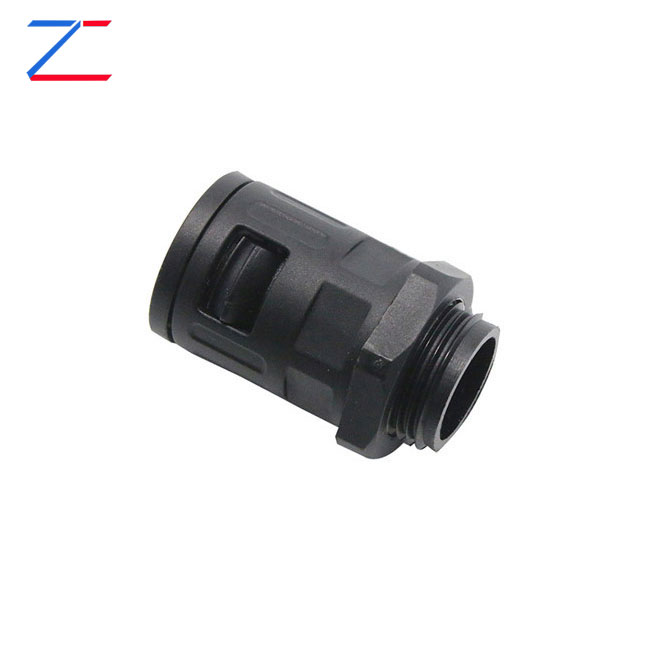

このクイック接続波形パイプの画像
ナイロンケーブルグランドやステンレス鋼のケーブル腺など、より多くの関連製品など、クイックコネクトパイプを知りたい場合は、直接お問い合わせください。より多くのステンレス鋼ケーブル腺、関連情報、ナイロンケーブルグランド、または真鍮ケーブル腺を提供できます。
このクイック接続波形パイプの工場
私たちの工場は、生産のクイックコネクトコリーグパイプの経験が増えており、ナイロンケーブルタイ、ステンレス鋼ケーブル腺、ステンレス鋼ケーブルタイ、ケーブルクリップ、断熱ターミナルなど、複数のタイプに関連する製品を提供できます。これらの詳細を知りたい場合は、お問い合わせください！
このクイック接続波形パイプのサービス
生産の標準化プロセスは、クイックコネクトの段ボールパイプを迅速に行い、製品の品質を確保します。プロの事前販売チームがあり、ナイロンケーブルタイ、ステンレス鋼ケーブルタイ、ケーブルクリップ、断熱ターミナルなど、各質問に答えることができます。
このクイック接続波形パイプのFAQ
クイックコネクトの波形パイプについていくつかの問題がある場合、またはナイロンケーブルタイ、ステンレス鋼ケーブルグランド、ステンレス鋼ケーブルタイ、ケーブルクリップ、断熱端子などの詳細を知りたい場合は、お問い合わせください！
このクイックコネクト波形パイプのお問い合わせを楽しみにしています。
