最新の電気システムおよび産業システムでは、ケーブル管理は単にワイヤをある点から別の点に配線するだけではありません。適切なケーブル保護は、安全性、機器の寿命、運用効率、メンテナンスコストに直接影響します。アンエルボケーブルグランドは、確実なシール、張力緩和、環境保護を維持しながら、ケーブルを 90 度の角度でガイドできるように特別に設計されています。この記事では、エルボ ケーブル グランドに関連する機能、用途、利点、設置上の考慮事項、材料の選択、メンテナンス方法、および購入要素について説明します。エンジニア、請負業者、施設管理者、機器製造業者、または調達専門家であっても、エルボ ケーブル グランドの役割を理解することは、プロジェクトに対してより適切な意思決定を行うのに役立ちます。

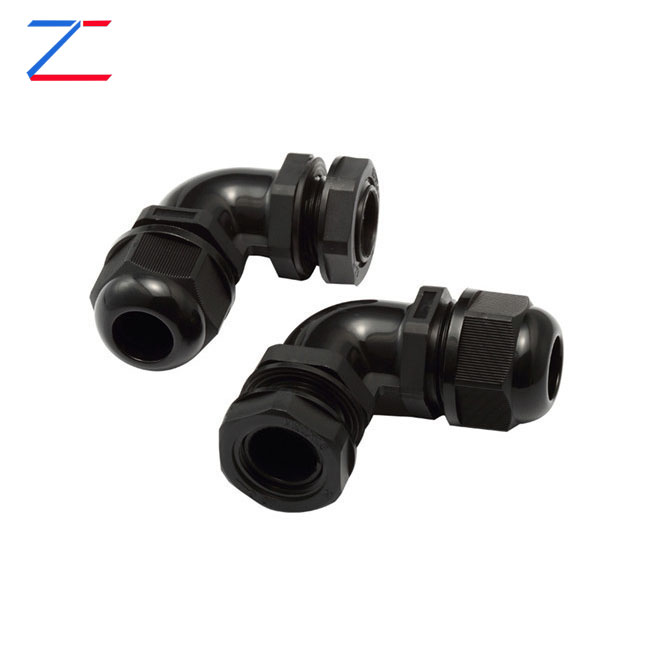

エルボ ケーブル グランドは、ケーブルが約 90 度方向を変えながらパネル、ジャンクション ボックス、制御キャビネット、および機器のエンクロージャを通過できるように設計された特殊なケーブル エントリ デバイスです。従来のストレート ケーブル グランドとは異なり、エルボ ケーブル グランドは、ケーブルの曲げ応力を軽減し、スペース利用を最適化するのに役立つ角度のある経路を提供します。
産業用機器がますますコンパクトになるにつれて、エンジニアはケーブル配線に関する課題に直面することがよくあります。限られた設置スペース、混雑した制御パネル、厳しい環境条件により、従来のケーブル挿入方法の効果は低くなります。エルボ ケーブル グランドは、ケーブル保護、シール性能、方向性の柔軟性を組み合わせた実用的なソリューションを提供することで、これらの課題に対処します。
これらのケーブル グランドは、オートメーション システム、通信機器、再生可能エネルギー設備、輸送インフラ、海洋用途、産業機械で一般的に使用されています。
エルボ ケーブル グランドの主な機能は、ケーブルの進入経路を変更しながらケーブルを固定および保護することです。ケーブルがグランドを通過すると、圧縮要素がケーブル ジャケットの周囲にしっかりとしたシールを形成します。これにより、ほこり、水、湿気、化学物質、破片などの汚染物質が筐体に侵入するのを防ぎます。
同時に、グランドは機械的な張力を軽減します。パネルに入った直後にケーブルを急激に曲げることを強制するのではなく、エルボ構造により、機械的ストレスが軽減されるスムーズな移行が実現されます。
この設計は次のことに貢献します。
設計はメーカーによって異なりますが、ほとんどのエルボ ケーブル グランドには次のコンポーネントが含まれています。
| 成分 | 関数 |
|---|---|
| 体 | 強度とサポートを提供する主要構造ハウジング |
| コンプレッションナット | ケーブルの周囲を締め付けて確実に保持します |
| シールリング | 防水・防塵保護を実現 |
| ロックナット | グランドをエンクロージャに固定します |
| エルボセクション | 90度のケーブル配線角度を実現 |
| クランプ機構 | 張力緩和とケーブル保持を提供します |
各コンポーネントはケーブル グランドの全体的なパフォーマンスに貢献し、環境シールと機械的保護の両方を保証します。
エルボ ケーブル グランドの人気は、いくつかの実際的な利点から生じています。
スペースの最適化
角度を付けた設計により、限られたスペースでケーブルを効率的に配線できるため、乱雑さが軽減され、制御キャビネット内の整理が向上します。
ケーブルストレスの軽減
急激に曲げると、時間の経過とともにケーブルの導体や絶縁体が損傷する可能性があります。エルボ ケーブル グランドによりスムーズな移行が実現し、ストレスが最小限に抑えられます。
強化された保護
高品質のシーリング システムが機器を湿気、ほこり、汚染物質から保護します。
機器の信頼性の向上
ケーブルが保護されると故障が少なくなり、メンテナンスコストとダウンタイムが減ります。
プロフェッショナルな外観
整理されたケーブル配線により、設置全体の美しさが向上し、将来のメンテナンスが簡素化されます。
エルボ ケーブル グランドは、その多用途性により、幅広い業界で使用されています。
| 業界 | 代表的な用途 |
|---|---|
| 産業オートメーション | 制御盤とPLCシステム |
| 再生可能エネルギー | ソーラーインバーターと風力タービンシステム |
| 海洋 | 船上の電気システム |
| 電気通信 | 屋外通信キャビネット |
| 鉄道輸送 | 信号制御および電源システム |
| 石油とガス | 危険エリアの設備 |
| 工事 | 電気インフラの構築 |
| データセンター | ケーブル管理システム |
エルボ ケーブル グランドは過酷な条件に耐えられるため、屋外および産業環境において特に価値があります。
材料の選択は、パフォーマンスと耐久性に大きな影響を与えます。
真鍮エルボケーブルグランド
ニッケルメッキ真鍮
ステンレス鋼
ナイロン(ポリアミド)
適切な材料の選択は、環境条件、機械的要件、予算の考慮事項によって異なります。
正しい製品を選択するには、いくつかの要素を慎重に評価する必要があります。
ケーブル グランドを適切に選択すると、操作の安全性が向上し、将来の交換コストが削減されます。
ケーブルグランドの性能を最大限に高めるには、適切な取り付けが不可欠です。
正しく取り付けられないと、防水性能と張力緩和機能が損なわれる可能性があります。
| 特徴 | エルボケーブルグランド | ストレートケーブルグランド |
|---|---|---|
| 方向転換 | 90度 | ストレートエントリー |
| スペース効率 | 素晴らしい | 適度 |
| ケーブルのストレスの軽減 | 高い | より低い |
| コンパクトな設置 | 理想的 | 限定 |
| ルーティングの柔軟性 | 優れた | 基本 |
限られたスペースまたは方向性のあるケーブル配線要件を伴う設置では、多くの場合、エルボ ケーブル グランドが優れたソリューションを提供します。
問題: 水の浸入
解決策: シールの完全性を確認し、適切に締められていることを確認します。
問題: ケーブルの滑り
解決策: ケーブル サイズの互換性と圧縮設定を確認してください。
問題: 腐食
解決策: ステンレス鋼などの耐腐食性の材料を選択します。
問題: ハウジングのひび割れ
解決策: 締めすぎを避け、環境条件に適した製品を使用してください。
問題: スペースが不十分です
解決策: 堅固な設置のために特別に開発されたコンパクトなエルボ ケーブル グランド設計を使用してください。
定期的なメンテナンスは、耐用年数を延ばし、システムの信頼性を維持するのに役立ちます。
予防メンテナンスは、ケーブル障害による緊急修理よりも大幅に安価です。
業界がさらなる自動化とデジタル化に向かうにつれて、ケーブル管理ソリューションは進化し続けています。
メーカーは、ますます厳しくなる運用要件を満たすために、革新的なケーブル保護製品に多額の投資を行っています。
Q1: エルボ ケーブル グランドの主な目的は何ですか?
その主な目的は、シール、保護、張力緩和を維持しながら、ケーブルを 90 度の角度で安全に配線することです。
Q2: エルボケーブルグランドは防水ですか?
多くのモデルは、IP66、IP67、または IP68 などの高い IP 定格で設計されており、水や塵に対する優れた耐性を備えています。
Q3: 海洋環境に最適な素材はどれですか?
耐食性に優れているため、一般にステンレス鋼が好まれます。
Q4: エルボケーブルグランドは屋外でも使用できますか?
はい。屋外定格製品は、紫外線、湿気、温度変動に耐えるように特別に設計されています。
Q5: 正しい腺サイズを決定するにはどうすればよいですか?
ケーブルの外径を測定し、グランドメーカーの指定したクランプ範囲に合わせます。
Q6: エルボ ケーブル グランドは産業オートメーションに適していますか?
絶対に。制御盤、ロボット、センサー、産業機械などに幅広く使用されています。
Q7: ケーブルグランドの寿命は通常どれくらいですか?
耐用年数は材料の品質や環境条件によって異なりますが、高品質のケーブル グランドは長年にわたり確実に動作します。
エルボ ケーブル グランドは単なるケーブル アクセサリではありません。これは、ケーブル保護、張力緩和、環境シール、および効率的なケーブル配線のための重要なコンポーネントとして機能します。産業オートメーションや再生可能エネルギー システムから海洋設備や通信インフラに至るまで、エルボ ケーブル グランドはシステムの信頼性と安全性に大きく貢献します。
適切な材料、サイズ、密閉レベル、設置方法を選択することで、組織は機器の性能を向上させ、メンテナンスコストを削減し、ケーブルの耐用年数を延ばすことができます。
温州Zhechi電気有限公司要求の厳しい産業用途向けに設計された、信頼性の高いケーブル管理および電気接続ソリューションの製造を専門としています。当社の経験豊富なチームは、耐久性のある製品、専門的な技術サポート、プロジェクト要件に合わせたカスタマイズされたソリューションを提供することに尽力しています。
お問い合わせ今日当社のエルボ ケーブル グランド ソリューションの詳細については、見積もりを依頼するか、特定のアプリケーションのニーズについてご相談ください。当社は、より安全、より効率的、より信頼性の高い電気システムの構築をお手伝いいたします。
