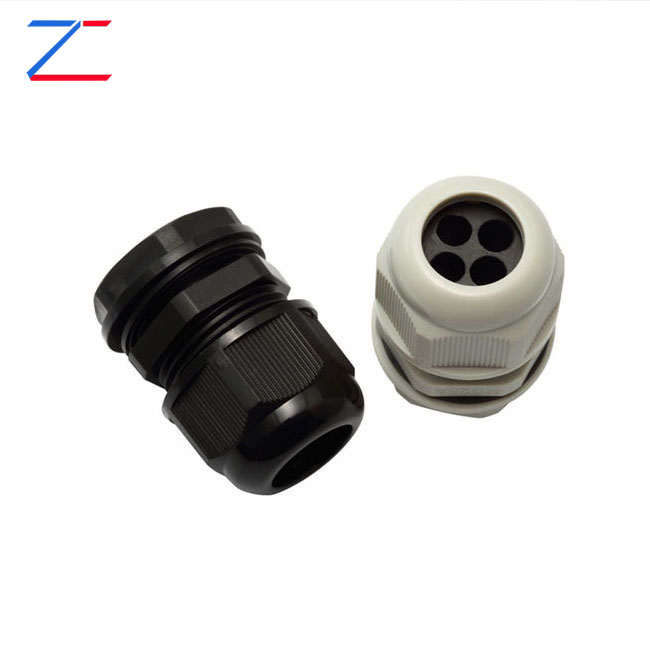

マルチホールナイロンケーブルグランド4穴

スレッド仕様：

メトリックスレッド、PGスレッド、G（PF）スレッド、NPTスレッド。

製品説明：

この製品はマルチラインホール設計です。この優れた機能は、ケーブルホールと同時に複数のケーブルに統合できます。建設時間を大幅に削減し、コストを削減できるだけでなく、コストを削減できます。
また、アウトレットホールが占めるスペースを削減します。この製品百科事典は、1000時間の紫外線抵抗性気象抵抗実験では防水性があり、プッシュ機能は同じままです。
製品は酸とアルカリ耐性の耐食性特性です。
化学物質や溶媒などは、機械、自動制御で広く使用できます。
コネクタ、電気、ネットワーク、通信または通信、照明、その他のフィールド。

保護レベル：

カードバックルの規定の範囲内で、タイプOシーリングスクリューのタイトなヘッドの使用を使用して、IP68-5バーを達成します。

色：

黒、灰色、青、赤、白いエクト。

火災評価：

UL94V -2。V0防火レベルまでのレベル、

材料：

A.C.E.FナイロンPA66で作られた部分（火災評価UL 94 V -2）、BおよびDパートはEPDM気象抵抗ゴムを採用しています。あらゆる種類の開口部であるゴムの材料は、カスタマイズを受け入れることができます。

作業温度：

-40℃〜 + 100℃、短時間は最大 + 120℃

スレッドサイズ

ケーブル範囲

スレッドの直径

スレッドの長さ

スパナの直径

パッキング

    ∮mm

C1 mm

C2 mm

   a f   mm

M

M12 x 1.5

2〜3

12

9

18 /19

50

M16 x 1.5

3〜4

16

15

22/22

50

M20 x 1.5

4.3〜6

20

15

27/27

50

M25 x 1.5

6.4〜8.7

25

15

33 /33

50

M32 x 1.5

7.7〜10

32

15

41 /42

10

M40 x 1.5

7〜9

40

20

50 /52

10

11〜13

40

20

50 /52

10

pg

Pg 7

2〜3

12.5

8.5

17/19

50

pg 9

2〜3

15.2

9

22/19

50

pg 11

1.6〜2.2

18.6

10

24/22

50

2〜3

18.6

10

24/22

50

3〜4

18.6

10

24/22

50

pg 13.5

3.5〜5.2

20.4

10

27/24

50

pg 16

2.5〜3.5

22.5

11

30/27

50

3.3〜4.3

22.5

11

30/27

50

4〜6

22.5

11

30/27

50

pg 21

3.6〜5.2

28.3

13

36 /33

50

5〜6.5

28.3

13

36 /33

50

6.4〜8.7

28.3

13

36 /33

50

pg 29

7.7〜10

37

12

46 /42

10

pg 36

7〜9

47

15

57 /52

10

11〜13

47

15

57 /52

10

g（pf）

G 1/4

2〜3

13.15

9

19/19

50

G 3/8

1.6〜2.6

16.66

10

22/22

50

2〜3

16.66

10

22/22

50

3〜4

16.66

10

22/22

50

G 1/2

1.6〜2.6

20.95

10

27/22

50

2〜3

20.95

10

27/22

50

3〜4

20.95

10

27/22

50

3.5〜5.2

20.95

10

27/24

50

2.5〜3.5

20.95

10

27/27

50

3.3〜4.3

20.95

10

27/27

50

4.3〜6

20.95

10

27/27

50

G 3/4

2.5〜3.5

26.44

12

33 /27

50

3.3〜4.3

26.44

12

33 /27

50

4.3〜6

26.44

12

33 /27

50

3.6〜5.2

26.44

12.5

33 /33

50

5.1〜6.5

26.44

12.5

33 /33

50

6.4〜8.7

26.44

12.5

33 /33

50

G 1

3.6〜5.2

33.25

12

42 /33

10

5〜6.5

33.25

12

42 /33

10

6.4〜8.7

33.25

12

42 /33

10

7.7〜10

33.25

15

42 /42

10

G 1 1/4

7〜9

41.91

15

53 /52

10

11〜13

41.91

15

53 /52

10

npt

npt 3/8

1.6〜2.6

17.05

13

22

50

2〜3

17.05

13

22

50

3〜4

17.05

13

22

50

npt 1/2

2.5〜3.5

21.22

13

27

50

3.3〜4.3

21.22

13

27

50

4.3〜6

21.22

13

27

50

npt 3/4

3.6〜5.2

26.57

15

33

50

5.1〜6.5

26.57

15

33

50

6.4〜8.7

26.57

15

33

50

npt 1

7.7〜10

33.23

17

42

1
